一、產品介紹
濟南思明特科技有限公司研發的交變彎曲試驗裝置主要用于對材料進行交變彎曲測試，以評估材料在反復彎曲應力下的性能。通過交變彎曲試驗機，研究人員可以測量和分析材料在彎曲過程中的各種參數，如變形量、應力分布、疲勞壽命等。
二、交變彎曲試驗裝置特點
材質優良，內部配件，均采用進口品牌或國內有名品牌，確保機器有良好的穩定性，以及更長的使用壽命。
采用分體設計，確保主控及電器部分不受試驗臺工作影響。
配備數據無線傳輸裝置，軟件，可實時電腦監控、生成試驗曲線圖、儲存試驗數據、打印試驗數據。
三、交變彎曲試驗裝置參數
振動頻率：10Hz~20Hz 可調
支點間距：500mm，1000mm
試驗壓力：1~2.5MPa 可調
振幅：最大±10mm；2.5~10mm 范圍內可調
壓力精度0.5%
試壓泵流量320L/h
電磁閥4MPa
計時器工作時間1S-100h
時間精度0.1S
水箱容積＞50Kg
測試范圍DN15-DN100
試驗方法：

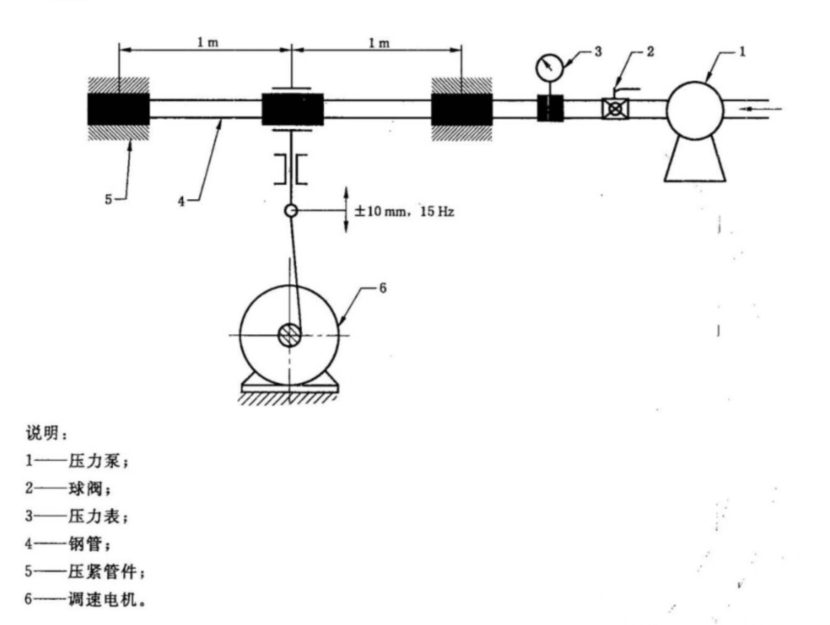

交變彎曲試驗裝置如圖所示,使用至少3個管件,管子跨距為2 m,在中部布置一個管件,在管端各布置1個管件,彎曲應力加在試驗結構中部的管件上。試驗時檢查各部位連接是否完好,然后打開球閥,啟動壓力泵,直到壓力表顯示為1.5 MPa時,關閉球閥,啟動調速電機,管子在中部連接范圍內偏轉士10 mm,而且以15 Hz持續20 s,停頓2 min。檢驗采用10萬次負荷變化來進行。檢查各連接部位。
|
