鹽霧試驗(yàn)
1試驗(yàn)要求
經(jīng)24h暴露試驗(yàn)后,軟管管接頭試樣不應(yīng)出現(xiàn)金屬腐蝕。端部接頭部位,由于扣壓或打標(biāo)志而造成保護(hù)涂層的破壞,可不考慮腐蝕要求。黃銅管接頭由于具有較強(qiáng)的耐腐蝕性,所以不需要進(jìn)行鹽霧試驗(yàn)。
2試驗(yàn)裝 置
使用符合ISO9227:1990規(guī)定的試驗(yàn)裝置,鹽霧試驗(yàn)箱應(yīng)當(dāng)能夠達(dá)到:
a)構(gòu)件材料不受鹽霧的腐蝕;

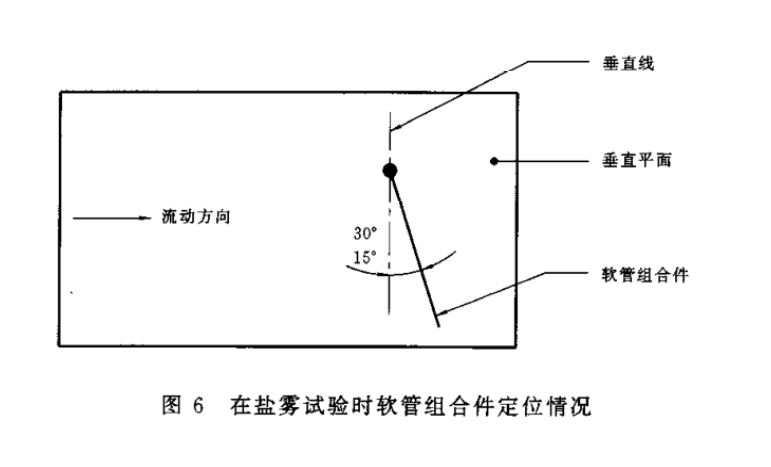

b)軟管組合件支撐或懸掛要與垂直線成15°~30°(見圖6),并應(yīng)與水平通過(guò)試驗(yàn)箱的鹽霧流動(dòng)方向平行,在同一垂直平面上;
c)軟管組合件不應(yīng)接觸任何金屬材料或吸油的材料;
d)從軟管組合件落下的冷凝液不得再返回到蓄液箱重新霧化;
e)任何來(lái)源的冷凝液都不得落在軟管組合件上,或者落在液體收集裝置中;
f)來(lái)自噴嘴的鹽霧不能直接噴在軟管組合件上。
3準(zhǔn)備 .
3.1塞住每根軟管組合件的端部接頭。
.2用質(zhì)量(5士1)份的氯化鈉與 95份的蒸餾水混合成鹽溶液,要采用基本不含鎳和銅的氯化鈉,其中干組分碘化鈉的含量不超過(guò)0.1%(m/m),總雜質(zhì)含量不超過(guò)0.3%(m/m)。要保證鹽溶液在霧化前無(wú)懸浮固體。
3.3在 35C+}C溫度下霧化后,要保證收集到的溶液pH值在6.5~7.2之間,在25C土3C溫度下測(cè)定pH值。
3.4供給噴嘴68.9kPa~172.4kPa的壓縮空氣,噴嘴要清潔無(wú)油污無(wú)灰塵。
4 試驗(yàn)程序
4.1軟管組合件進(jìn)行 連續(xù)24 h+IE minISO 9227規(guī)定的鹽霧試驗(yàn)。
4.2調(diào)節(jié)混合溶液使每個(gè)收集器每80cm2的水平收集面每小時(shí)能收集到1mL~2mL溶液。
4.3保持曝露區(qū)城的溫度為35C土2C.
4.4試驗(yàn)結(jié) 束后,輕輕清洗或?qū)④浌芙M合件浸在流動(dòng)的不超過(guò)37'C的干凈水中,除去其表面的鹽垢,然后在空氣中干燥2 min.
4.5檢驗(yàn)管接頭金屬 的腐蝕情況并記錄結(jié)果。
|
