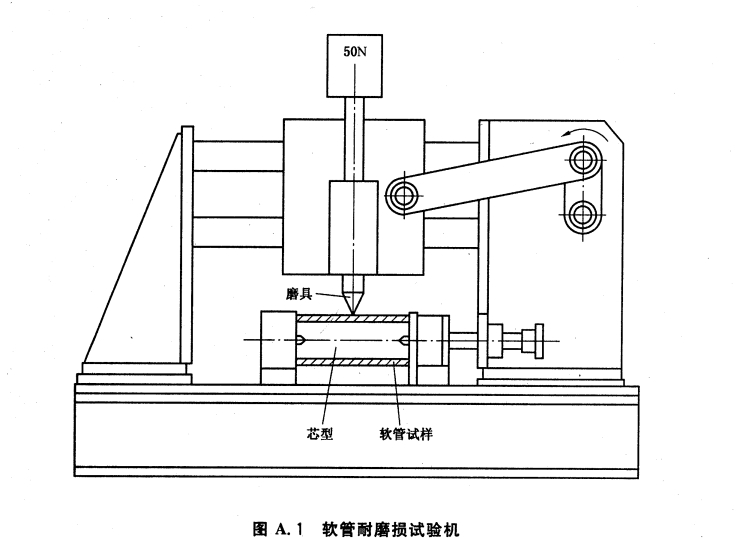

A.1取一段150mm長的軟管安裝在耐磨損試驗機中(見圖A.1),應能使磨具沿試件作100mm長的正弦波往復運動,頻率為1.25Hz(每個循環行程等于200mm)。在經過2000個行程磨損后造成的試件質量損失不應超過1 g。
磨具移動裝置應符合以下要求:
a)移動長度的中點應與組裝好的試件及芯軸的中點相重合;
b)磨具和試件的軸線應在中點處互相垂直;
c)移動平面應與試件的縱向軸線相平行;
d)芯軸長為(150士0.5)mm,試件應緊密地固定于其上,確保試件和芯軸之間無軸向移動或徑向
轉動。試驗應一直進行到完成規定的循環次數為止。
A.2磨具的材料為Wr2CrsVgCos高速鋼,磨頭經處理后的最小硬度應為890Hv。
A.3磨具的主要尺寸應符合圖A.2的規定,并應保持規定的外形及表面粗糙度。
A.4在磨頭與試件的接觸處應對磨具施加(50士0.5)N垂直力的負荷。
A.5質量損失 △m按式A.1計算:
△m=m1-m2
式中:
m1一試驗前試件的質量,單位為克;
m2—
試驗后試件的質量,單位為克。
A.6所有的稱重應精確到0.01 g。
注1:稱重前要注意除去試件外層上松散的顆粒。
注2:為使測量精確,建議芯軸采用空心截面的輕質材料制造。
|
