一、應用范圍： ???????
濟南思明特膠管爆破壓力試驗機主要用于以下零部件的出廠檢測：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯；其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體；工程液壓軟管主要用于液壓設備、工程機械、礦山機械等液壓管爆破試驗；閥體，缸筒等需要檢測壓力的設備的耐壓、爆破試驗。 GB16897-2010 制動軟管的結構、性能要求及試驗方法;GBT55632006橡膠和塑料軟管及軟管組合件靜液壓實驗方法

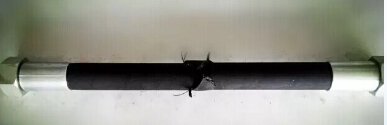

三、膠管爆破試驗設備特點
1、配備思明特氣體驅動自動增壓泵，可輕松實現輸出壓力 可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
四、膠管爆破試驗機技術參數
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—300Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液。
5、可根據客戶需求選擇電腦控制，顯示壓力曲線，打印報告，保存數據到excel表格
各種膠管正常壓力值，供參考。其中爆破壓力在3.5倍以上。
| 子組名稱 |
類型 |
外徑*內徑 |
管接頭規格 |
工作壓力 |
| 制動系統 |
尼龍管 |
16*12 |
/ |
0.85MPa |
| 尼龍管 |
12*9 |
/ |
0.85MPa |
| 尼龍管 |
8*6 |
/ |
0.85MPa |
| 尼龍管 |
6*4 |
/ |
0.85MPa |
| 尼龍管 |
5*3 |
/ |
0.85MPa |
| 橡膠管 |
16*10 |
M18*1.5/M18*1.5 |
0.85MPa |
| 鋼編管 |
20*12 |
M22*1.5/M22*1.5 |
0.85MPa |
| 氟膠管 |
24*18 |
M22*1.5/M22*1.5 |
0.85MPa |
| 轉向系統 |
高壓軟管 |
18*10 |
M18*1.5/M18*1.5 |
13MPa |
| 高壓軟管 |
18*10 |
M18*1.5/M18*1.5 |
13MPa |
| 高壓軟管 |
24*13 |
M18*1.5/M22*1.5 |
15MPa |
| 高壓軟管 |
24*13 |
M18*1.5/M22*1.5 |
15MPa |
| 自卸系統 |
高壓油管 |
25*16 |
M27*1.5/M27*1.5 |
20MPa |
| 高壓油管 |
25*16 |
M27*1.5/Q20 |
20MPa |
| 高壓油管 |
25*16 |
Q20/Q20 |
20MPa |
| 高壓油管 |
25*16 |
平頭M27*1.5/Q20 |
20MPa |
| 低壓油管 |
35*25 |
/ |
1.5MPa |
| 駕駛室舉升 |
高壓軟管 |
8*4 |
M14*1.5/M14*1.5 |
30MPa |
| 高壓軟管 |
8*4 |
M12*1.5/M12*1.5 |
30MPa |
| 高壓軟管 |
10*4 |
M14*1.5/M14*1.5 |
30MPa |
| 燃油系統 |
聚酰胺管 |
10*8 |
Q14 |
進油≤13kPa |
| 回油≤69kPa |
| 聚酰胺管 |
12*9 |
Q14 |
進油≤13kPa |
| 回油≤69kPa |
| 聚酰胺管 |
16*12 |
Q16 |
進油≤13kPa |
| 回油≤69kPa |
五、型號選擇
產品名稱 |
膠管爆破壓力試驗機 |
產品型號 |
SUP_BPXT_7,SUP_BPXT_21,SUP_BPXT_40,SUP_BPXT_58,SUP_BPXT_70
SUP_BPXT_120,SUP_BPXT_160,SUP_BPXT_220,SUP_BPXT_300 |
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~300MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
液壓軟管及軟管組合件 |
