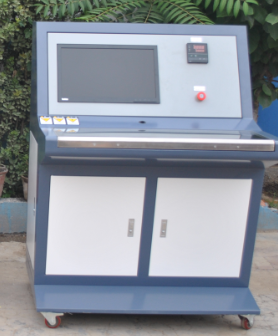

一、產品介紹
濟南思明特科技有限公司研發的構架氣密性試驗臺使用于焊接構架氣密性試驗，裝置包括施壓機構、控制反饋系統、人機交互終端、密封裝置、工件翻轉裝置等。裝置同時適用于氣壓試驗及水壓試驗。氣壓試驗標準為施壓 490kpa-500kpa，保證 5min 以上不得有泄露；水壓試驗在壓力區間1440kpa-1600kpa 內，保壓 5min 以上不得有泄露。
二、構架氣密性試驗臺特點
系統具備可視顯示系統，打印輸出設備。顯示裝置以壓力-時間曲線方式，實時顯示壓力變化情況，并終可以打印出紙質文檔保存
系統具備數據存儲功能及人機交互界面，能保存試驗數據，也能輸入試驗內容信，輸入內容包括：構架編號、試驗時間、試驗者名稱、壓力曲線圖表等內容配備工件掃碼識別裝置。
氣壓壓力計量程為 1000kPa，精度不小于 10kPa，水壓壓力表量程為 2000kPa，精度不小于 10kPa，壓力表投入使用前必須鑒定、計量，并具有計量檢測單位的檢測合格報告。
施壓裝置與構架接口方便、快捷，滿足用戶所有車型構架接口需要，安全，密封裝置需保證壓力試驗時不泄露
三、構架氣密性試驗臺參數
試驗壓力：0.1~100.0bar
試驗介質：空氣、氮?dú)獾葰怏w介質
驅動氣源壓力：2~8bar
控制方式：手動控制/自動控制
介質溫度：常溫
試驗工位：多工位，定制
試驗時間：0~999h
壓力測量精度：±0.5%FS
