試驗程序

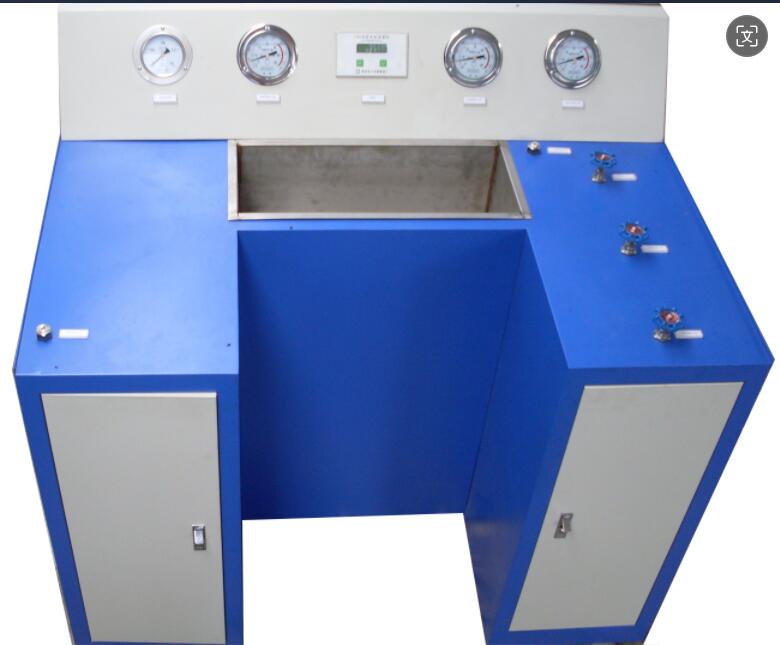

1將被試驗閥門安裝在圖1或圖2所示的試驗裝置中,試驗閥門處于開啟狀態,啟動試驗系統水泵，使管道內排凈空氣,全部充滿水。
2試驗閥門處于某個開度位置,在流量狀態符合5.2的規定時,才可以進行測試記錄。
3當有與試驗閥門前后測試管道等長度及同規格尺寸的試驗管的差壓可進行測試時,應同時測試記錄該段的差壓;沒有測試管道等長度及同規格尺寸段的差壓可同時測試時,應在試驗閥門測試完成后，取下試驗閥門,將測試管道連接在一起,按被試驗閥門的風推在廳N優里-41P分太目應盡試哈蕪置的6.4對無特殊說明的產品,流阻系數和流量系數的測試應在產品處于全開位置狀態,應盡試驗裝置的最大流量能力測試,測試記錄應不少于5種流量(除非有特別要求),各流量值的變化量應不少于10%。最大流量應是試驗閥門制造商規定的操作范圍的上限,該流量時不能產生汽化。
5除因閥芯位置會隨流量變化而變化的閥門外,其他閥門在任--開度位置,給定最小流量、最大流量及介于最小流量和最大流量之間的均分流量狀態,其流量系數的最大值和最小值之間的偏差應不超過2%。
6根據閥門的類型不同,可以選擇不同的方法進行試驗,對無特殊說明的產品,測試數據可以是:設定管道內的流量讀取測量點的差壓,或設定測量點的差壓讀取管道內的流量。
|
